NQ/B Kablolu çekirdek fıçı montajı Giyim Yürütme Direnci İç Dış Tüp

Kullanım ve yırtılma direnci için yüksek uyarlanabilirlik kablo hattı çekirdek namlu montajıİç boru dış boru

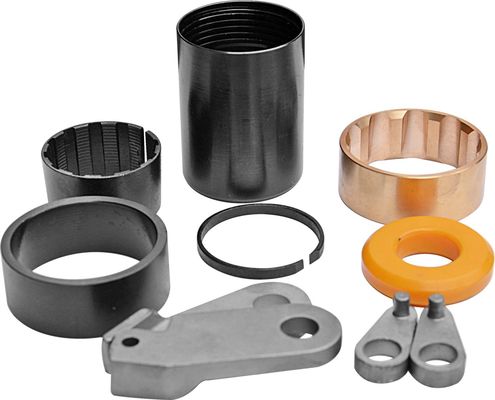

İç boru dış boru grubu aşağıdakilerden oluşur:
• Baş montajı
• İç tüp
• Çekirdek kaldırıcı kesi
• Çekirdek kaldırıcı
• Durma çanı

Baş Toplantı
Baş montajı, iç boru montajının yerleştirilmesini ve çıkarılmasını sağlamak için kilitleme ve döner mızrak noktası mekanizmaları sağlar.İç borunun hareketsiz kalmasını ve sondaj sırasında örnek hasarının önlenmesini sağlayan bir rulman bileşimi, sıvı basıncı çalışma göstergeleri ve sıvı kontrol valfleri.
Tüm baş kümeleri, sıvı basıncını sağlayan bir kapanma valf kümesi içerir.
Valf üyelerinin sıkıştırıldığında matkap operatörüne sinyal, iç borunun dolu veya tıkanmış olduğunu gösterir.

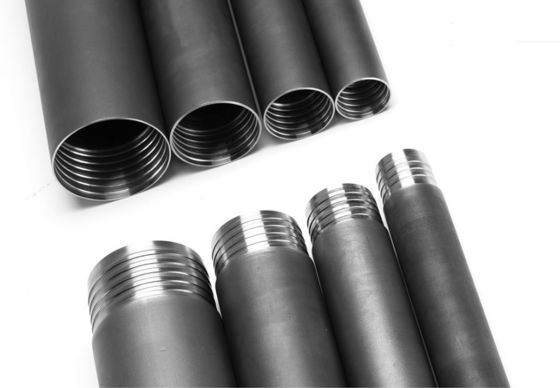

İç tüp
İç boru, sondaj ilerledikçe çekirdek örneğini yakalar. Daha uzun çekirdek örneklerini kabul etmek için birden fazla iç boru çiftleyici veya uzantılarla monte edilebilir.
Core Lifter CASE
Çekirdek kaldırıcı kesi iç boruya eşleşir ve çekirdek kaldırıcısının hareketini kontrol eden konik bir sokette çekirdek kaldırıcısını barındırır.çekirdek kaldırıcı kazası çekirdek örneği kırılana kadar matkap telinden çekme yükünü çekirdek kaldırıcıya aktarır..

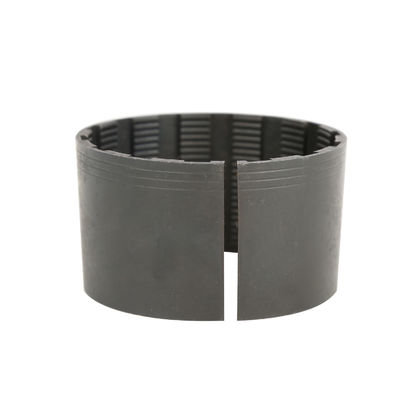

Çekirdek kaldırıcı
Çekirdek kaldırıcı sertleştirilmiş bir çelik, kıvırcık bir vücutla kıvırcık bir boyunduruk.
çekirdek kaldırıcı kasasındaki soket. çekirdek kırma işleminde, matkap ipi altından kaldırılır ve çekirdek örneği iç borudan kaymaya başlar.Çekirdek kaldırıcısının iç yüzeyinde tutma özellikleri hareketli çekirdek örneğini yakalar ve çekirdek kaldırıcısını çekirdek kaldırıcısının kafesindeki konik soketin küçük ucuna doğru çeker.Çekirdek kaldırıcı çekirdek numunesine karşı daralır ve kırıldıktan sonra onu tutar ve geri almanın yüzeye çıkmasına izin verir.

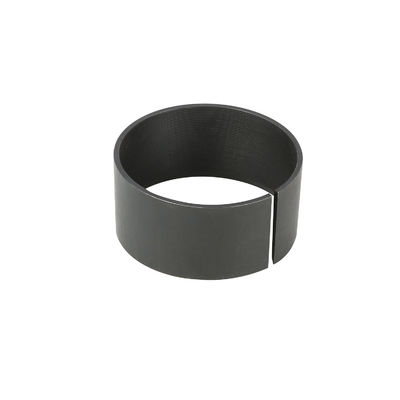

Kapatın çanını.
Durma Halkası, çiftleşme olukuna oturmak ve çekirdek kaldırıcıyı çekirdek kaldırıcı kasasında tutmak için tasarlanmış sertleştirilmiş çelik bir snap halkasıdır.
